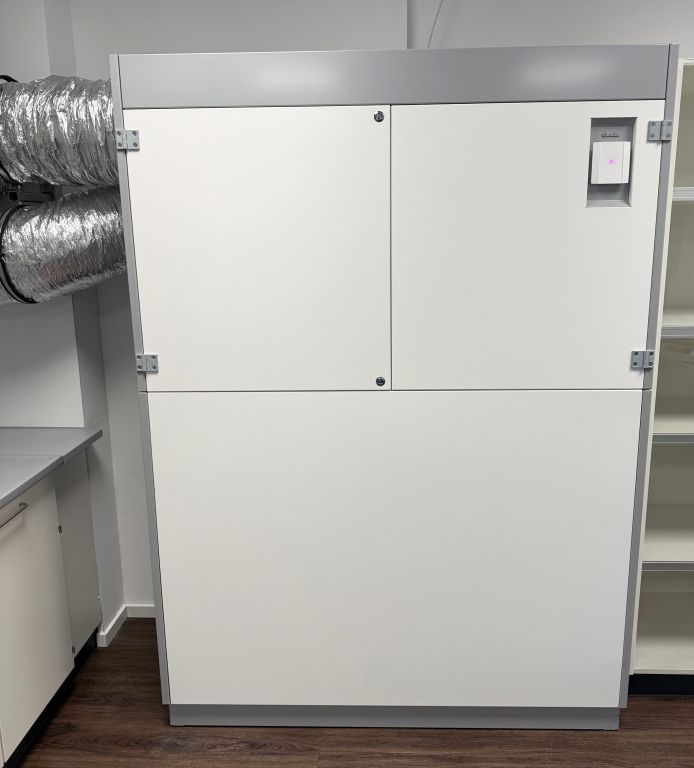

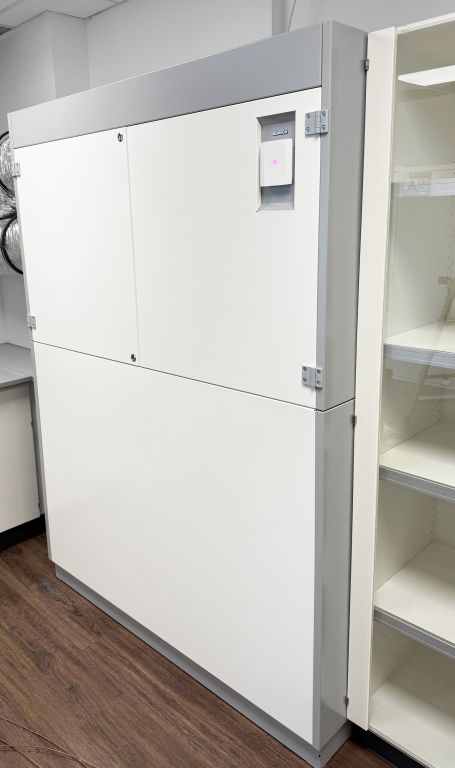

Neuwertiges Kampmann WZA dezentrales Lüftungsgerät für Schulen, Büros, Laboratorien, etc
Das Gerät wurde 2023 installiert und Mitte 2024 wieder ausser Betrieb genommen, da die betreibende Firma schliessen musste.
Der wohl größte Vorteil der Kampmann-Neuheit ist die „steckerfertige“ Lösung. Für die Installation des kompakten Schullüftungsgeräts WZA wird kein Elektriker benötigt, es ist nach der Aufstellung direkt einsatzbereit. Auch sämtliche Luftumlenkungen mit Absperrklappen sind bereits ab Werk verdrahtet. Das ist ein deutlicher Unterschied zu vielen anderen Modellen am Markt. Die Außenmaße des Gerätes sind mit 150 (B) x 66 (T) x 210 (H) cm gering. Das Angebot umfasst zudem verschiedene Farbvarianten, dadurch kann eine individuelle Anpassung an die jeweilige Raumgestaltung erfolgen. Ein CO2-Sensor und eine entsprechende Auslegung der Luftmengen garantieren die Einhaltung der gängigen Normen und einen behaglichen Betrieb.
Sicherheit wird hier groß geschrieben: das Schullüftungsgerät kann an ein vorhandenes Brandmeldesystem angeschlossen werden.
Das Gerät wiegt insg. ca. 400 kg und ist zweiteilig aufgebaut, mit einer unteren WRG-Einheit (Wärmerückgewinnung) und einem oberen Funktionsteil mit sämtlichen Elektrokomponenten sowie Außenluftfilter. Die „Zweiteiligkeit“ ermöglicht so eine einfache Anlieferung und Aufstellung, auch der zusätzlich mitgelieferten Verkleidung.
Bedienung und laufender Betrieb

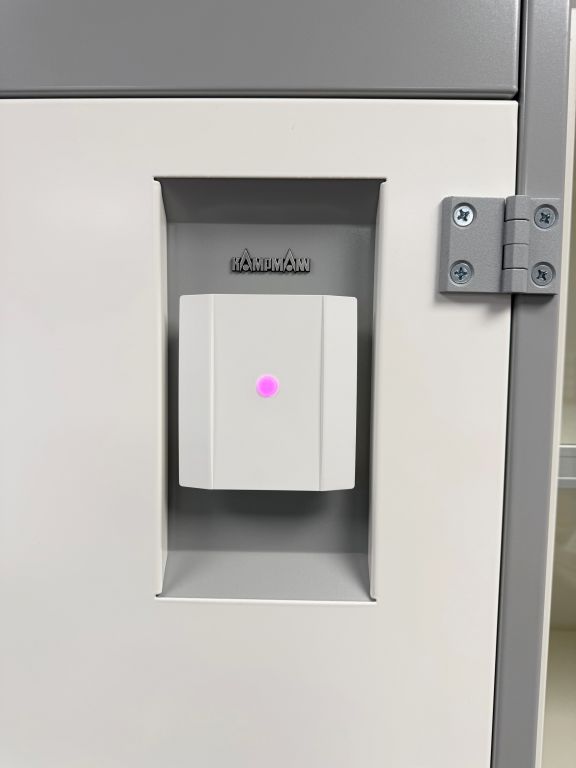

Das dezentrale Lüftungsgerät WZA verfügt über vier Stufen plus Standby, die per Ein-Knopf-Bedienung mit Farbsignal durchgeschaltet werden können:
Standby
- Gerät ist aus
- Übersteigt der CO2-Gehalt im Klassenraum den Wert von 600 ppm, schaltet das Gerät automatisch in die Automatiklüftung
Weiß - Automatiklüftung
- für den alltäglichen Betrieb
- automatische und stufenlose Regelung der Luftmenge in Abhängigkeit des CO2-Gehalts im Klassenraum
- Gerät schaltet automatisch in Standby, wenn der CO2-Gehalt für mindestens 2 Stunden unter 500 ppm liegt und damit wieder eine gute Luftqualität erreicht ist
Blau - Stoßlüftung
- Das Gerät liefert für 10 Minuten die volle Luftleistung (über 1.000 m³/h), danach schaltet es sich automatisch in die Automatiklüftung
- entspricht der Funktion des Stoßlüftens und kann beispielsweise in den Pausen oder im Fall einer Pandemie bzw. Grippewelle genutzt werden
- diese hohe Luftleistung bietet kein vergleichbares Produkt auf dem Markt
Magenta - Stufe 1
- Das Gerät liefert 8 Stunden lang permanent eine Luftmenge von 800 m³/h, unabhängig von der Lüftungsanforderung nach CO2-Gehalt im Klassenraum.
- Funktion dient dem Infektionsschutz, wie es in Pandemie- oder Grippezeiten notwendig ist, so ist immer ein ausreichender Luftaustausch vorhanden
- Nach Ablauf der 8 Stunden schaltet sich das Gerät automatisch wieder in die Automatiklüftung
Türkis - Stufe 2
- reduzierter Betrieb auf niedriger Stufe
- geeignet für z. B. Prüfungssituationen
Die Ein-Knopf-Bedienung ermöglicht dem Nutzer eine intuitive und einfache Bedienung. Sofern eine individuelle Anpassung an die jeweilige Nutzungssituation gewünscht ist, lassen sich alle Laufzeiten und Werte im Nachgang per Web-Oberfläche parametrieren. Wesentliches Merkmal des Schullüftungsgeräts ist das geringe Schallniveau durch die ausgeklügelten Dämmkulissen im Grundgerät und im Gehäuse. Sie gewährleisten einen leisen Betrieb.
Luftleistung des dezentralen Lüftungsgeräts WZA erfüllt die Vorgaben für die BAFA-Förderung
Im Rahmen der Förderung für den Neueinbau einer stationären RLT-Anlage wird ein Nennvolumenstrom von mindestens 25 m³ pro Person und Stunde vorgeschrieben, empfohlen werden mindestens 30 m³. Der WZA übersteigt diese Forderungen.
Die Betriebsart Dauerlüftung liefert 800 m³/h.
Bei 30 Schülern im Nennluftbetrieb wären 750m³/h notwendig: 30 x 25 m³/h = 750 m³/h
In der Betriebsart Stoßlüftung erreicht das Gerät eine Luftleistung von 1.000 m³/h und liegt damit über der geforderten Luftmenge: 30 x 30 m³/h = 900 m³/h.
Natürlich würden diese Werte im Automatikbetrieb bei entsprechender Anforderung durch den CO2-Sensor selbst regelnd ebenfalls erreicht.
Einfache Wartung
Die Konstruktion des dezentralen Lüftungsgeräts WZA ist zweckdienlich und ermöglicht so eine einfache Wartung. Sie kann in den meisten Fällen durch geschultes Hauspersonal erfolgen, das eventuelle Fehlermeldungen einfach auslesen kann. So brauchen keine Fachhandwerker hinzugezogen werden.
Der Aufbau im oberen Geräteteil ist durchdacht, so kann der Ventilator zu Revisionszwecken einfach über eine „Schublade“ heraus gezogen werden. Auch der Außenluftfilter ist einfach zugänglich und kann so mühelos ausgetauscht werden.
Unter den üblichen Bedingungen und bei Betriebszeiten bis -10 °C Außentemperatur ist ein einwandfreier Betrieb sichergestellt, auch dank Einbaus eines frostsicheren Enthalpie-Tauschers. Da im Gerät kein Kondensat anfällt, ist keine Anbindung an ein Abwassernetz erforderlich. Auch gibt es somit keine Kondensatpumpe.
Ein weiterer wichtiger Aspekt für den Einsatz in Schulen wurde berücksichtigt: das Gehäuse. Es ist unfallsicher, robust und damit kaum anfällig für Vandalismus.
Kein Austrocknen der Schleimhäute dank Enthalpie-Tauscher
Der im Schullüftungsgerät verbaute Enthalpie-Tauscher sorgt dafür, dass ein großer Teil der Raum-Luftfeuchtigkeit und der Wärme bzw. Kälte aus der Abluft/Fortluft zurückgewonnen werden kann. Dadurch werden Energieverluste und die Reduzierung der Luftfeuchtigkeit vermieden. Das hat ökologische und ökonomische Vorteile. Ganz wesentlich ist aber auch der gesundheitliche Aspekt für die im Raum befindlichen Personen. Gerade im Winter sind die Räume aufgrund trockener Heizungsluft nicht ausreichend feucht. Dadurch kommt es zu trockenen Schleimhäuten, die nachweislich ein Infektionsgeschehen begünstigen können. Diese Qualitätsmerkmale unterscheiden das Kampmann-Gerät deutlich von anderen dezentralen Lüftungsgeräten am Markt.
